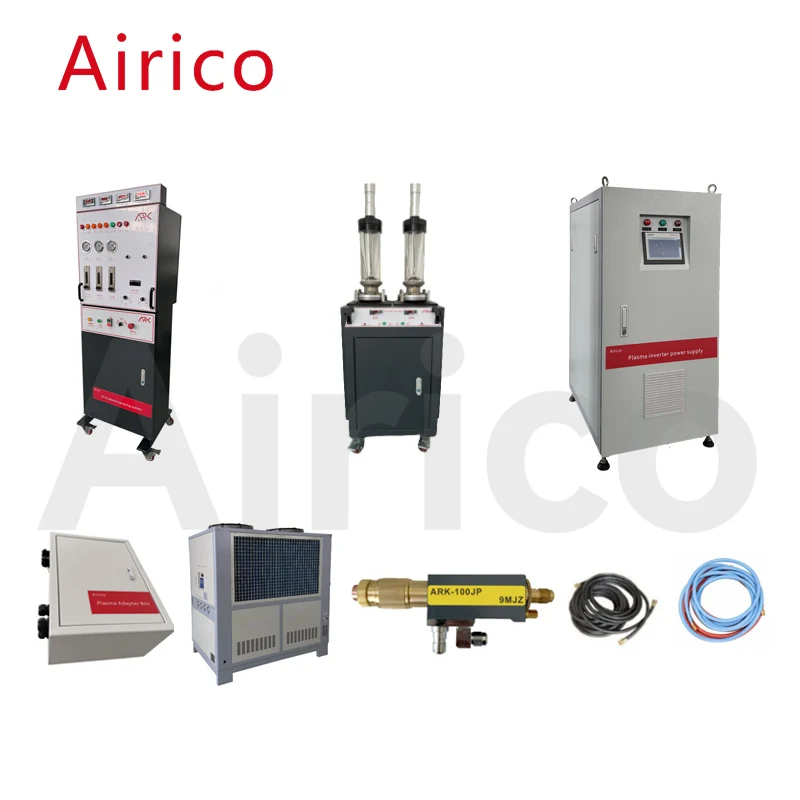

Thermisches Spritzplasmasystem

Schaltschrank für das thermische Spritzplasmasystem Airico-3710

Wird zur Regulierung und Steuerung von Wasser, Strom, Gas und Pulver verwendet. Es kann das gesamte System überwachen und der Benutzer kann die Systemparameter während des Betriebs vom Schaltschrank aus direkt nachvollziehen, wie z. B. Spannung und Strom. Wenn Strom und Gas im System nicht den Anforderungen entsprechen, gibt das System automatisch einen Alarm aus, um die Benutzer daran zu erinnern, entsprechende Anpassungen vorzunehmen. Passen Sie die Temperatur des Plasmalichtbogens an, indem Sie den Strom und die Spannung am Bedienfeld anpassen. Benutzer können auch die Gasdurchflussrate und das Gasverhältnis steuern, indem sie die Haupt- und Sekundärgase am Bedienfeld anpassen und so die Länge des Plasmabogens und die Flammengeschwindigkeit und letztendlich die Geschwindigkeit der Pulverpartikel ändern.

Airico-3710 Parametertabelle des Schaltschranks des thermischen Spritzplasmasystems

Pulverzuführung

Ein Gerät zur Speicherung von Spritzpulver und zur Zuführung zur Spritzpistole entsprechend den Prozessanforderungen. Als Pulverzufuhrgas wird das Hauptgas der Spritzpistole verwendet. Das gesprühte Pulver wird durch die Drehung des Pulverförderschabers zum Auslass des Pulverförderers gefördert, und das Pulver verlässt zusammen mit dem Gasdruck den Pulverfördereimer und gelangt in die Spritzpistole. Durch Einstellen des Potentiometers am Bedienfeld des Schaltschranks kann die Geschwindigkeit der Pulverzufuhr eingestellt werden.

Airico-3710 Parametertabelle der Pulverzuführung für thermisches Spritzplasmasystem

Wechselrichter-Stromversorgung

Das Plasma-Inverter-Netzteil liefert Gleichstrom für die Spritzpistole und verwendet IGBT-Module, intelligente Modulsteuerung, wassergekühlte elektrische Module, Soft-Arc-Start, geringe Größe, hohe Effizienz, geringer Stromverbrauch, gute Wärmeableitung, Dauerbetrieb und niedrige Ausfallrate. Es ist derzeit eine hervorragende Plasma-Stromversorgung in China.

Airico-3710 Hauptleistungsparametertabelle für thermisches Spritzplasmasystem:

Wasser- und Stromübertragungskasten

Mischen Sie das Wasser und den Strom der Plasmaausrüstung und leiten Sie es an die Spritzpistole. Stellen Sie gleichzeitig die hochfrequente Impulsspannung bereit, die die Spritzpistole zum Starten des Lichtbogens benötigt, und erfassen Sie die Rücklaufwassertemperatur und den Kühlwasserdruck der Spritzpistole. Es ist leicht, flexibel und leicht zu ziehen. Gute Lichtbogenauslösungsleistung, wodurch der unmittelbare Stromstoß reduziert wird, wenn die Düse einen Lichtbogen auslöst.

Airico-3710 Parametertabelle der Transferbox des thermischen Spritzplasmasystems

Kühlsystem

Der Doppelkompressorantrieb reduziert das Gesamtvolumen der Maschine und vergrößert Ihren Platz; Wird hauptsächlich verwendet, um eine effektive Kühlung der Spritzpistole zu erreichen und die Lebensdauer der Düse zu verlängern

Parametertabelle des Kühlsystems für ein thermisches Spritzplasmasystem

9MC Maschinengewehr

Airico-3710 Die Spritzpistole Typ A wird für thermische Spritzvorgänge im Produktionstyp mit einer maximalen Ausgangsleistung von 100 kW verwendet. Diese Art von Spritzpistole verfügt über eine höhere Leistung, so dass in Produktionsumgebungen eine hohe Pulverzufuhrleistung verwendet, die Sprühzeit verkürzt und die Verarbeitungskosten gesenkt werden können. Der Standardaufbau ermöglicht einen schnellen Hardware-Austausch. Verschiedene Düsen, Elektroden und Pulveranschlüsse sind optional, um den Anforderungen beim Spritzen unterschiedlicher Materialien gerecht zu werden.

Airico-3710 Parameter table of thermal spray plasma system spray gun

Wasserkabel
