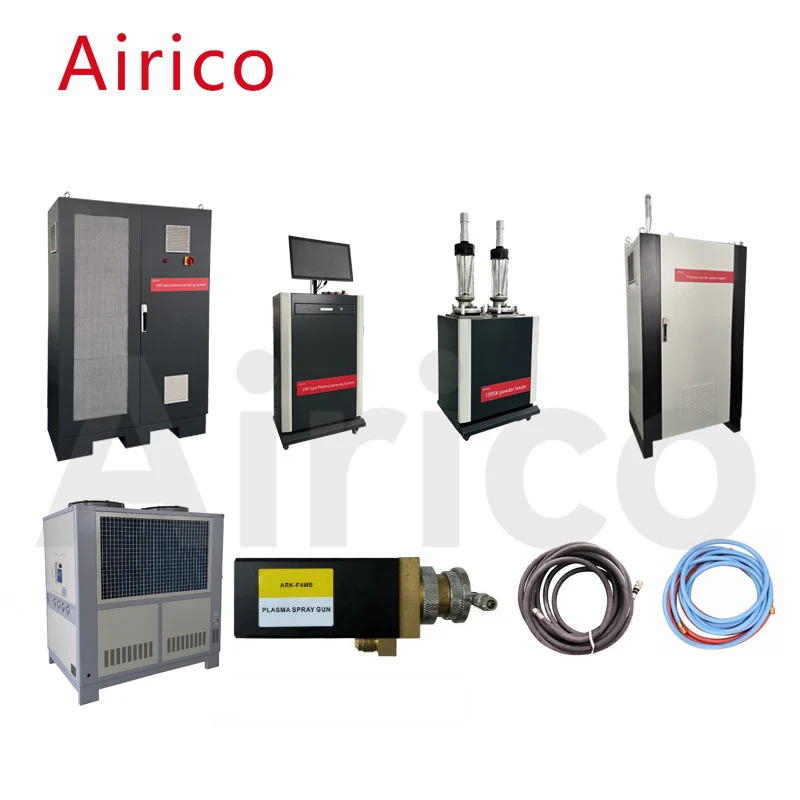

Der Airico-100-Schaltschrank ist die Steuerzentrale der Airico-100-Plasmaspritzanlage. Das gesamte Airico-100-Sprühsystem kann durch Steuerung des Schaltschranks automatisiert werden. Und die Parameter des Versprühens verschiedener Pulver können aufgezeichnet werden. Technisch gesehen werden alle Gase durch einen Massendurchflussmesser mit geschlossenem Kreislauf gesteuert, der das Problem des instabilen Drucks und der instabilen Durchflussrate während des Betriebs löst, was zu schwankenden Plasmaflammenströmungen und -spannungen führt und dadurch die Ausgangsleistung stabilisiert. Betriebsmodus: Touch-Steuerung.
|
Nummer |
Projektinhalt |
Grundparameter |
|
1 |
Eingangsspannung |
2P AC220V 50Hz |
|
2 |
Eingangsleistung |
150V |
|
3 |
Kontrolltyp |
SPS+MFC+Touchscreen |
|
4 |
Main gas type and pressure |
Stickstoff, Argon (0,7-0,8 MPa) |
|
5 |
Art und Druck des Sekundärgases |
Wasserstoff (0,4 MPa) |
|
6 |
Stickstoffdruck |
0,5 ~ 0,8 MPa |
|
7 |
Gas usage method |
Argon, Argon+Wasserstoff, Stickstoff, Stickstoff+Wasserstoff |
|
8 |
MFC-Wiederholgenauigkeit |
±0,2 % v.E |
|
9 |
MFC accuracy |
±1 % F.S |
|
10 |
Außenmaße |
1100x500x1850mm |
Der Pulverförderer des Airico-100 Plasmaspritzsystems dient zur Lagerung des Spritzpulvers und zum Transport zur Spritzpistole. Das Pulver wird durch Stickstoffzerstäubungsvibration zugeführt und die Pulverzufuhrgeschwindigkeit kann über den Schaltschrank eingestellt werden.
| Nummer | Projekt | Grundparameter |
| 1 | Pulverabgabemethode | Pneumatischer Abstreifer |
| 2 | Doppelte Röhrenkapazität | 6,0 l |
| 3 | Luftdruck für die Pulverförderung | 1,1–1,3 MPa |
| 4 | Schicken von Pulvergas | Stickstoff |
| 5 | Pulverzufuhrrate | 0~160g/min |
| 6 | Genauigkeit der Pulverabgabe | ±1 % |
| 7 | Durchflussrate des Pulverfördergases | 400–800 l/h |
| 8 | Pulverförderer Außenmaße | 500x460x1300mm |
| 9 | Gewicht des Pulverförderers | 50KG |
Das Plasma-Inverter-Netzteil liefert Gleichstrom für die Spritzpistole und verwendet IGBT-Module, intelligente Modulsteuerung, wassergekühlte elektrische Module, Soft-Arc-Start, geringe Größe, hohe Effizienz, geringer Stromverbrauch, gute Wärmeableitung, Dauerbetrieb und niedrige Ausfallrate. Es ist derzeit eine hervorragende Plasma-Stromversorgung in China.
| Nummer | Projekt | Grundparameter |
| 1 | Input power supply | 3P AC380V、50Hz/60Hz |
| 2 | Nennausgangsleistung | 100KW |
| 3 | Maximale Leerlaufspannung | DC125V |
| 4 | Arbeitsstrom | 100-1000A |
| 5 | Arbeitsspannung | 30-125V |
| 6 | Aktuelle Genauigkeit | 1 % |
| 7 | Laderate | 90 % |
| 8 | Netzteil Außenmaße | 1510x1000x1070mm |
| 9 | Gewicht | 1600 kg |
Mischen Sie das Wasser und den Strom der Plasmaausrüstung und leiten Sie es an die Spritzpistole. Stellen Sie gleichzeitig die hochfrequente Impulsspannung bereit, die die Spritzpistole zum Starten des Lichtbogens benötigt, und erfassen Sie die Rücklaufwassertemperatur und den Kühlwasserdruck der Spritzpistole. Es ist leicht, flexibel und leicht zu ziehen. Gute Lichtbogenauslösungsleistung, wodurch der unmittelbare Stromstoß reduziert wird, wenn die Düse einen Lichtbogen auslöst.
| Nummer | Projekt | Grundparameter |
| 1 | Eingangsspannung | AC220V50Hz/60Hz |
| 2 | Nennleistung | 250W |
| 3 | Steuermodus | Externe Kontrolle |
| 4 | Hochfrequenzspannung ausgeben | AC2500-3000 |
| 5 | Außenmaße | 610x480x340mm |
| 6 | Gewicht | 30 kg |
Der Doppelkompressorantrieb reduziert das Gesamtvolumen der Maschine und vergrößert Ihren Platz; Wird hauptsächlich verwendet, um eine effektive Kühlung der Spritzpistole zu erreichen und die Lebensdauer der Düse zu verlängern.
| Nummer | Projekt | Grundparameter | ||
| 1 | Aussehen der Einheit | 1330x780x1310mm | ||
| 2 | Circulating water tank capacity | 250 kg | ||
| 3 | Kühlung capacity | 32,2 kW | ||
| 4 | Schwankungen im Auslasswasser Temperatur |
5℃ | ||
| 5 | Stromversorgung | 3P AC380 50Hz/60Hz | ||
| 6 | Kompressor | Doppelkompressor | Herkunft: Sanyo, Japan | |
| 7 | Ausgangsdruck | 4–8 kg einstellbar | Abwasserfluss Rate |
4m3/h |
| 8 | Externe Umwälzpumpe | Nennleistung 1,1 kW |
Rated current1.5A | |
| 9 | Kältemitteleinspritzmenge | 11kg | Kühlung media |
F22 |
| 10 | Lüfterleistung | 85Bx2 | ||
| 11 | Gesamteingangsleistung | 13,5 kW | ||
| 12 | Gewicht | 450 kg | ||
Das Plasmaspritzgerät Airico-F4MB ist mit einer Spritzpistole mit hoher Nennleistung ausgestattet und die maximale Ausgangsleistung erreicht 80 kW. Bei Produktionsarbeiten kann es die Produktionseffizienz verbessern, die Sprühzeit verkürzen und die Verarbeitungskosten senken. Seine Standardstruktur kann schnell eine Vielzahl von Hardware ersetzen, z. B. können verschiedene Düsen, Elektroden und Pulverzufuhröffnungen ausgewählt werden, um den Sprühanforderungen verschiedener Materialien gerecht zu werden.
| Nummer | Projekt | Grundparameter |
| 1 | Nennausgangsleistung | 60KW |
| 2 | Rated current | 100-1000A |
| 3 | Arbeitsspannung | 30-100V |
| 4 | Außenmaße | 80x75x190mm |
| 5 | Gewicht | 3,5 kg |
