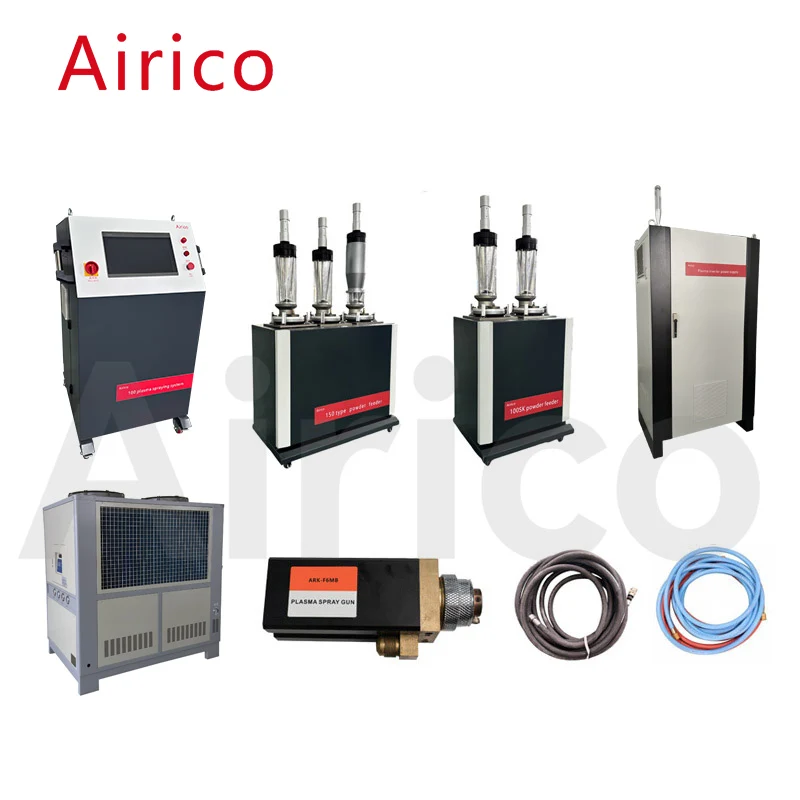

Der Airico-180-Schaltschrank nutzt das hochmoderne Touch-Bedienterminal und vereinfacht so die ursprüngliche Tastenbedienungsmethode. Der Airico-180-Schaltschrank ist das Kontrollzentrum des Airico-180-Plasmaspritzsystems, das mithilfe fortschrittlicher Technologie das gesamte Airico-180-Spritzsystem automatisiert. Alle Gase werden durch einen Massendurchflussmesser mit geschlossenem Kreislauf gesteuert, der das Problem des instabilen Drucks und der instabilen Durchflussrate während des Betriebs löst, was zu unterschiedlichen Plasmaflammenströmen und -spannungen führt und dadurch die Ausgangsleistung stabilisiert. Der Airico-180-Schaltschrank verfügt über ein Touch-Control-Terminal, das die Parameter des Sprühens verschiedener Pulver in Form von Formeln aufzeichnen, speichern und aufzeichnen kann.
|
Nummer |
Projektinhalt |
Grundparameter |
|
1 |
Eingangsspannung |
2P AC220V 50Hz |
|
2 |
Input power |
150V |
|
3 |
Kontrolltyp |
SPS+MFC+Touchscreen |
|
4 |
Hauptgasart und -druck |
Stickstoff, Argon (0,7-0,8 MPa) |
|
5 |
Art und Druck des Sekundärgases |
Wasserstoff (0,4 MPa) |
|
6 |
Stickstoffdruck |
0,5 ~ 0,8 MPa |
|
7 |
Gasverbrauchsmethode |
Argon, Argon+Wasserstoff, Stickstoff, Stickstoff+Wasserstoff |
|
8 |
MFC-Wiederholbarkeit |
±0.2%F.S |
|
9 |
MFC-Genauigkeit |
±1 % F.S |
|
10 |
Außenmaße |
1100x500x1250mm |
Der Überschall-Hochgeschwindigkeits-Flammspritz-Pulverförderer Airico-180 ist ein Gerät zur Speicherung von Spritzpulver und deren Zuführung zur Spritzpistole entsprechend den Prozessanforderungen. Als Pulverzufuhrgas wird Stickstoffgas verwendet, und das versprühte Pulver wird durch die Zerstäubungsvibration des Pulverzufuhrgases zum Auslass des Pulverzufuhrgeräts transportiert. Es verlässt zusammen mit dem Pulverfördergas den Pulverförderbehälter und gelangt in die Spritzpistole. Passen Sie die Geschwindigkeit der Pulverzufuhr über den Touchscreen des Schaltschranks an.
|
Nummer |
Projekt |
Grundparameter |
|
1 |
Pulverabgabemethode |
Pneumatischer Abstreifer |
|
2 |
Einzelzylinderkapazität |
3,0 l |
|
3 |
Sending powder gas |
Stickstoff |
|
4 |
Luftdruck für die Pulverförderung |
1.2-1.3Mpa |
|
5 |
Pulverzufuhrrate |
0-160g/min |
|
6 |
Genauigkeit der Pulverabgabe |
±1 % |
|
7 |
Durchflussrate des Pulverfördergases |
400-800L/h |
|
8 |
Außenmaße des Pulverförderers |
500x460x1300mm |
|
9 |
Gewicht des Pulverdosierers |
50 kg |
Die Gleichstromversorgung für die Spritzpistole ist Chinas hervorragende Plasma-Inverter-Stromversorgung, die nicht nur einen hohen Wirkungsgrad und eine gute Wärmeableitung aufweist, kontinuierlich arbeiten kann, sondern auch eine niedrige Ausfallrate aufweist. Es verfügt über ein IGBT-Modul, eine intelligente Modulsteuerung, ein wassergekühltes elektrisches Modul und einen Soft-Arc-Start.
| Nummer | Projekt | Grundparameter |
| 1 | Eingangsstromversorgung | 3P AC380V、50Hz/60Hz |
| 2 | Nennausgangsleistung | 180KW |
| 3 | Maximale Leerlaufspannung | DC125V |
| 4 | Arbeitsstrom | 100-1800A |
| 5 | Arbeitsspannung | 30-125V |
| 6 | Aktuelle Genauigkeit | 1 % |
| 7 | Load rate | 90 % |
| 8 | Power supply dimensions | 1510x1000x1070mm |
| 9 | Gewicht | 200 kg |
Der Doppelkompressorantrieb reduziert das Gesamtvolumen der Maschine und vergrößert Ihren Platz; Wird hauptsächlich verwendet, um eine effektive Kühlung der Spritzpistole zu erreichen und die Lebensdauer der Düse zu verlängern.
|
Nummer |
Projekt |
Grundparameter |
||
|
1 |
Aussehen der Einheit |
1330x780x1310mm |
||
|
2 |
Fassungsvermögen des Umlaufwassertanks |
250 kg |
||
|
3 |
Kühlkapazität |
32,2 kW |
||
|
4 |
Schwankungen der Auslasswassertemperatur |
5℃ |
||
|
5 |
Stromversorgung |
3P AC380 50Hz/60Hz |
||
|
6 |
Kompressor |
Doppelkompressor |
Origin: Sanyo, Japan |
|
|
7 |
Ausgangsdruck |
4–8 kg einstellbar |
Abwasserdurchflussrate |
4m³/h |
|
8 |
Externe Umwälzpumpe |
Nennleistung 1,1 kW |
Rated current 1.5A |
|
|
9 |
Kältemitteleinspritzmenge |
11kg |
Kühlmedien |
F22 |
|
10 |
Fan power |
85Bx2 |
||
|
11 |
Gesamteingangsleistung |
13,5 kW |
||
|
12 |
Gewicht |
450KG |
||
The Airico F6MB plasma spraying equipment is equipped with a gun for production type thermal spraying operations, with a maximum output power of 180KW. This type of spray gun has a high rated power and belongs to an internal powder feeding device. Therefore, in production environments, high powder feeding rated power can be used to shorten spraying time and reduce processing costs. The standard structure allows for quick hardware replacement. Various nozzles, electrodes, and powder ports are available to meet the requirements of spraying different materials.
|
Nummer |
Projekt |
Grundparameter |
|
1 |
Nennausgangsleistung |
60KW |
|
2 |
Nennstrom |
100-1800A |
|
3 |
Arbeitsspannung |
30-100V |
|
4 |
Außenmaße |
80x75x190mm |
|
5 |
Gewicht |
3,5 kg |
