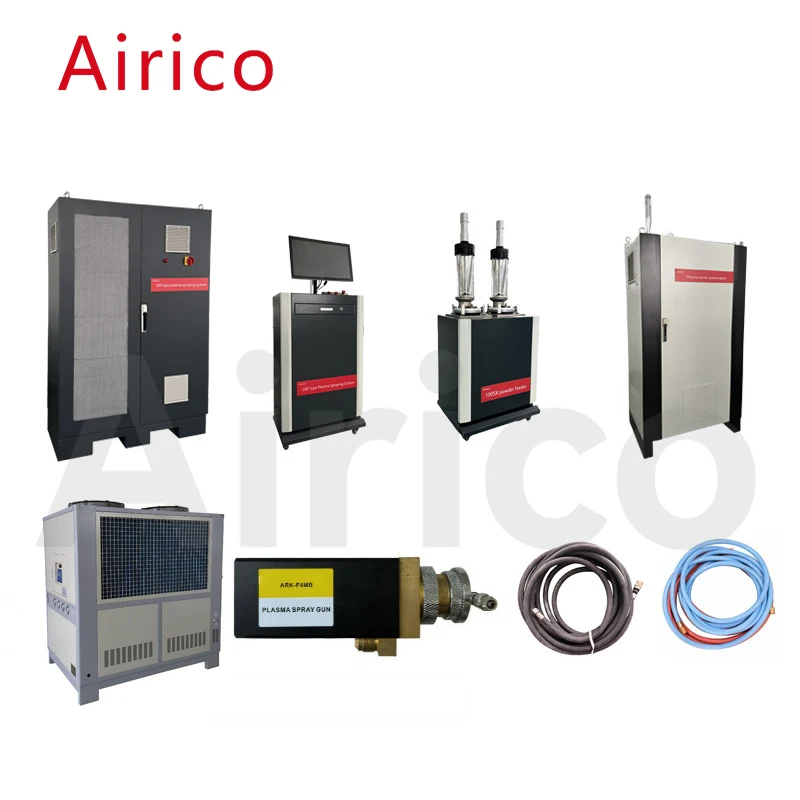

Der Airico-100-Schaltschrank verfügt über ein hochmodernes Touch-Bedienterminal, das die herkömmliche Tastenbedienungsmethode ersetzt und so den Benutzerkomfort erhöht. Es dient als zentrale Steuerzentrale für das Airico-100-Plasmaspritzsystem und nutzt fortschrittliche Technologie, um den Spritzprozess vollständig zu automatisieren. Das System gewährleistet eine präzise Gassteuerung durch einen Massendurchflussmesser mit geschlossenem Regelkreis und geht damit dem Problem instabiler Druck- und Strömungsverhältnisse während des Betriebs entgegen, die zu Schwankungen im Plasmaflammenfluss und in der Spannung führen können. Dies führt zu einer stabileren und gleichmäßigeren Ausgangsleistung. Darüber hinaus ermöglicht der Airico-100-Steuerschrank Benutzern das Speichern und Speichern von Sprühparametern für verschiedene Pulver in Formelform und bietet so eine zuverlässige Aufzeichnung für die zukünftige Verwendung.
|
Nummer |
Projektinhalt |
Grundparameter |
|
1 |
Eingangsspannung |
2P AC220V 50Hz |
|
2 |
Eingangsleistung |
150V |
|
3 |
Control type |
SPS+MFC+Touchscreen |
|
4 |
Hauptgasart und -druck |
Stickstoff, Argon (0,7-0,8 MPa) |
|
5 |
Art und Druck des Sekundärgases |
Wasserstoff (0,4 MPa) |
|
6 |
Stickstoffdruck |
0,5 ~ 0,8 MPa |
|
7 |
Gasverbrauchsmethode |
Argon, Argon+Wasserstoff, Stickstoff, Stickstoff+Wasserstoff |
|
8 |
MFC-Wiederholgenauigkeit |
±0,2 % v.E |
|
9 |
MFC-Genauigkeit |
±1 % F.S |
|
10 |
Außenmaße |
1100x500x1850mm |
Der Pulverzuführer der Airico-100-Überschallsprühanlage ist ein Gerät zur Lagerung von Sprühpulver und zur Lieferung an die Sprühpistole entsprechend den Prozessanforderungen. Als Pulverzufuhrgas wird Stickstoffgas verwendet, und das versprühte Pulver wird durch die Zerstäubungsvibration des Pulverzufuhrgases zum Auslass des Pulverzufuhrgeräts transportiert. Es verlässt zusammen mit dem Pulverfördergas den Pulverförderbehälter und gelangt in die Spritzpistole. Die Geschwindigkeit der Pulverzufuhr kann über den Touchscreen des Schaltschranks eingestellt werden.
| Nummer | Projekt | Grundparameter |
| 1 | Pulverabgabemethode | Pneumatischer Abstreifer |
| 2 | Doppelte Röhrenkapazität | 6,0 l |
| 3 | Luftdruck für die Pulverförderung | 1,1–1,3 MPa |
| 4 | Schicken von Pulvergas | Stickstoff |
| 5 | Pulverzufuhrrate | 0~160g/min |
| 6 | Genauigkeit der Pulverabgabe | ±1 % |
| 7 | Durchflussrate des Pulverfördergases | 400–800 l/h |
| 8 | Pulverförderer Außenmaße | 500x460x1300mm |
| 9 | Gewicht des Pulverförderers | 50 kg |
Das Plasma-Inverter-Netzteil liefert Gleichstrom für die Spritzpistole und verwendet IGBT-Module, intelligente Modulsteuerung, wassergekühlte elektrische Module, Soft-Arc-Start, geringe Größe, hohe Effizienz, geringer Stromverbrauch, gute Wärmeableitung, Dauerbetrieb und niedrige Ausfallrate. Es ist derzeit eine hervorragende Plasma-Stromversorgung in China.
| Nummer | Projekt | Grundparameter |
| 1 | Eingangsstromversorgung | 3P AC380V、50Hz/60Hz |
| 2 | Nennausgangsleistung | 100KW |
| 3 | Maximale Leerlaufspannung | DC125V |
| 4 | Arbeitsstrom | 100-1000A |
| 5 | Arbeitsspannung | 30-125V |
| 6 | Aktuelle Genauigkeit | 1 % |
| 7 | Laderate | 90 % |
| 8 | Netzteil Außenmaße | 1510x1000x1070mm |
| 9 | Gewicht | 1600 kg |
Mischen Sie das Wasser und den Strom der Plasmaausrüstung und leiten Sie es an die Spritzpistole. Stellen Sie gleichzeitig die hochfrequente Impulsspannung bereit, die die Spritzpistole zum Starten des Lichtbogens benötigt, und erfassen Sie die Rücklaufwassertemperatur und den Kühlwasserdruck der Spritzpistole. Es ist leicht, flexibel und leicht zu ziehen. Gute Lichtbogenauslösungsleistung, wodurch der unmittelbare Stromstoß reduziert wird, wenn die Düse einen Lichtbogen auslöst.
| Nummer | Projekt | Grundparameter |
| 1 | Eingangsspannung | AC220V50Hz/60Hz |
| 2 | Nennleistung | 250W |
| 3 | Steuermodus | Externe Kontrolle |
| 4 | Hochfrequenzspannung ausgeben | AC2500-3000 |
| 5 | Außenmaße | 610x480x340mm |
| 6 | Gewicht | 30 kg |
Der Doppelkompressorantrieb reduziert das Gesamtvolumen der Maschine und vergrößert Ihren Platz; Wird hauptsächlich verwendet, um eine effektive Kühlung der Spritzpistole zu erreichen und die Lebensdauer der Düse zu verlängern.
| Nummer | Projekt | Grundparameter | ||
| 1 | Aussehen der Einheit | 1330x780x1310mm | ||
| 2 | Fassungsvermögen des Umlaufwassertanks | 250 kg | ||
| 3 | Kühlkapazität | 32.2KW | ||
| 4 | Schwankungen im Auslasswasser Temperatur |
5℃ | ||
| 5 | Stromversorgung | 3P AC380 50Hz/60Hz | ||
| 6 | Kompressor | Doppelkompressor | Herkunft: Sanyo, Japan | |
| 7 | Ausgangsdruck | 4–8 kg einstellbar |
Effluent flow Rate |
4m3/h |
| 8 | Externe Umwälzpumpe | Nennleistung 1,1 kW |
Nennstrom 1,5 A | |
| 9 | Kältemitteleinspritzmenge | 11kg | Kühlung Medien |
F22 |
| 10 | Lüfterleistung | 85Bx2 | ||
| 11 | Gesamteingangsleistung | 13,5 kW | ||
| 12 | Gewicht | 450 kg | ||
Die Airico-F4MB-Plasmaspritzausrüstung ist mit einer Hochleistungspistole für thermische Spritzanwendungen in Produktionsqualität ausgestattet und liefert eine maximale Ausgangsleistung von 80 kW. Seine hohe Nennleistung ermöglicht eine effiziente Pulverzufuhr in Produktionsumgebungen, wodurch die Sprühzeit verkürzt und die Verarbeitungskosten gesenkt werden. Das Standarddesign des Systems ermöglicht einen schnellen Hardware-Austausch und sorgt so für minimale Ausfallzeiten. Es stehen verschiedene Düsen, Elektroden und Pulveranschlüsse zur Verfügung, die Flexibilität bieten, um den spezifischen Anforderungen beim Spritzen verschiedener Materialien gerecht zu werden.
| Nummer | Projekt | Grundparameter |
| 1 | Nennausgangsleistung | 60KW |
| 2 | Nennstrom | 100-1000A |
| 3 | Arbeitsspannung | 30-100V |
| 4 | Außenmaße | 80x75x190mm |
| 5 | Gewicht | 3,5 kg |
