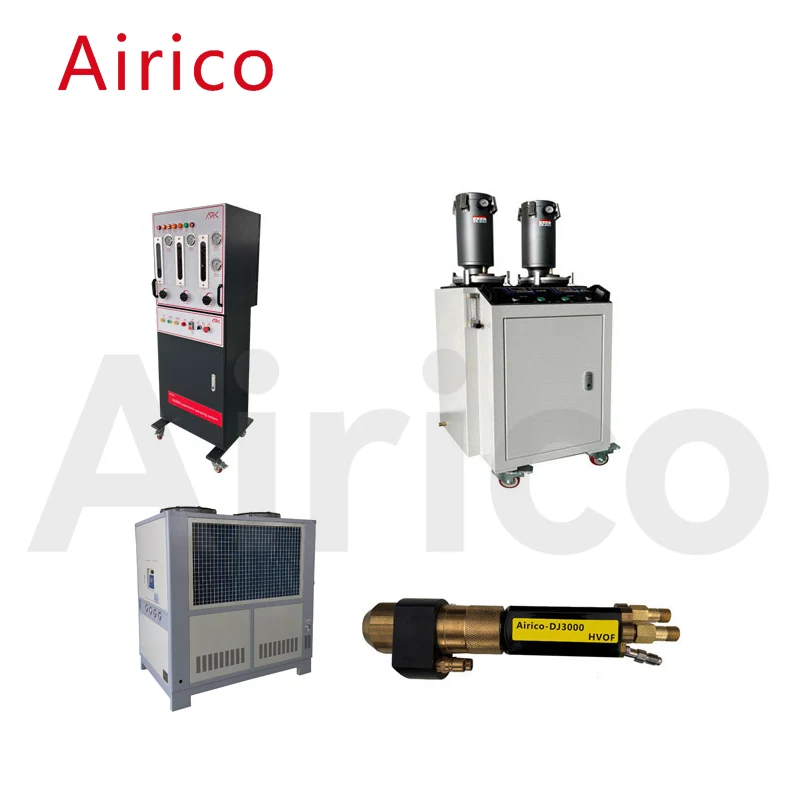

Das Überschall-Flammspritzsystem Airico-DJ3000 weist im Vergleich zu ähnlichen ausländischen Produkten ein höheres Niveau auf, mit überlegener Leistung und einfacher Bedienung. Es kann einen automatisierten Betrieb des Spritzprozesses erreichen, das System in Echtzeit überwachen, den Arbeitsprozess der Spritzpistole dynamisch steuern und sofort auf Systemausfälle reagieren.
|
Nummer |
Projekt |
Grundparameter |
|
1 |
Eingangsstromversorgung |
einphasig AC220V, 50 Hz |
|
2 |
Eingangsleistung |
300W |
|
3 |
Kontrolltyp |
SPS-Steuerung |
|
4 |
Gasart und Druck |
Propan 0,65 MPa |
|
5 |
Sauerstoffdruck |
1,2 MPa |
|
6 |
Luftdruck |
0,8 MPa |
|
7 |
Stickstoffdruck |
1,2 MPa |
|
8 |
Wasserstoffdruck |
0,3–0,4 MPa |
|
9 |
Abmessungen des Schaltschranks |
600x600x1760mm |
|
10 |
Gewicht des Schaltschranks |
130KG |
Der Überschall-Hochgeschwindigkeits-Flammspritz-Pulverförderer Airico-DJ3000 ist ein Gerät zur Lagerung von Spritzpulver und zur Lieferung an die Spritzpistole entsprechend den Prozessanforderungen. Als Pulverzufuhrgas wird Stickstoffgas verwendet, und das versprühte Pulver wird durch die Zerstäubungsvibration des Pulverzufuhrgases zum Auslass des Pulverzufuhrgeräts transportiert. Es verlässt zusammen mit dem Pulverfördergas den Pulverförderbehälter und gelangt in die Spritzpistole. Die Geschwindigkeit der Pulverzufuhr kann durch Einstellen des Potentiometers an der Schaltschrankplatte eingestellt werden.
|
Nummer |
Projekt |
Grundparameter |
|
1 |
Pulverabgabemethode |
Pneumatischer Abstreifer |
|
2 |
Doppelte Röhrenkapazität |
6,0 l |
|
3 |
Schicken von Pulvergas |
Stickstoff |
|
4 |
Luftdruck für die Pulverförderung |
1,2–1,3 MPa |
|
5 |
Pulverzufuhrrate |
0-160g/min |
|
6 |
Genauigkeit der Pulverabgabe |
±1 % |
|
7 |
Durchflussrate des Pulverfördergases |
400–800 l/h |
|
8 |
Außenmaße des Pulverförderers |
500x460x1300mm |
|
9 |
Gewicht des Pulverdosierers |
50 kg |
Der Doppelkompressorantrieb reduziert das Gesamtvolumen der Maschine und vergrößert Ihren Platz; Wird hauptsächlich zur effektiven Kühlung der Düse und des Dichtrings verwendet, um die Lebensdauer der Düse und des Dichtrings zu verlängern.
|
Nummer |
Projekt |
Grundparameter |
||
|
1 |
Aussehen der Einheit |
1330x780x1310mm |
||
|
2 |
Umlaufwasserkapazität |
250 kg |
||
|
3 |
Kühlkapazität |
32,2 kW |
||
|
4 |
Schwankungen der Auslasswassertemperatur |
5℃ |
||
|
5 |
Stromversorgung |
3P AC380 50 Hz/60 Hz |
||
|
6 |
Kompressor |
Doppelkompressor |
Herkunft: Daikin, Japan |
|
|
7 |
Ausgangsdruck |
4–8 kg einstellbar |
Abwasserdurchflussrate |
4m³/h |
|
8 |
Externe Umwälzpumpe |
Nennleistung 1,1 kW |
Nennstrom 1,5A |
|
|
9 |
Kältemitteleinspritzmenge |
11 kg |
Kühlmedien |
F22 |
|
10 |
Lüfterleistung |
85Bx2 |
||
|
11 |
Gesamteingangsleistung |
13,5 kW |
||
|
12 |
Gewicht |
450 kg |
||
Die Überschall-Flammenspritzpistole Airico-DJ3000 verwendet Propan als Brennstoff, Sauerstoff als verbrennungsunterstützendes Gas, Luft und Wasser als Kühlkohle und Stickstoff als Pulverzufuhr; Die Spritzpistole kann über einen langen Zeitraum kontinuierlich und stabil arbeiten.
|
Nummer |
Projekt |
Grundparameter |
|
1 |
Flammengeschwindigkeit |
2800 m/s |
|
2 |
Flammentemperatur |
3200℃ |
|
3 |
Leistung der Spritzpistole |
100KW (Umrechnungswert) |
|
4 |
Pulverpartikelgeschwindigkeit |
550–650 m/s |
|
5 |
Kühlmethode |
Wasserkühlung/Luftkühlung |
|
6 |
Kühlwasserdurchfluss |
9,5 l/min |
|
7 |
Porosität der Beschichtung |
<1 % |
|
8 |
Bindungsstärke |
> 70 MPa |
|
9 |
Geeignete Pulvergröße zum Sprühen |
5–120 μm |
|
10 |
Gasdruck (Propan). |
0,65 MPa |
|
11 |
Sauerstoffdruck |
1,1 MPa |
|
12 |
LuftdruckA |
0,75 MPa |
|
13 |
Stickstoffdruck |
1,2 MPa |
|
14 |
Wasserstoffdruck |
0,35 MPa |
|
15 |
Außenmaße der Spritzpistole |
420x230x50 |
|
16 |
Gewicht der Spritzpistole |
2,8 kg |
