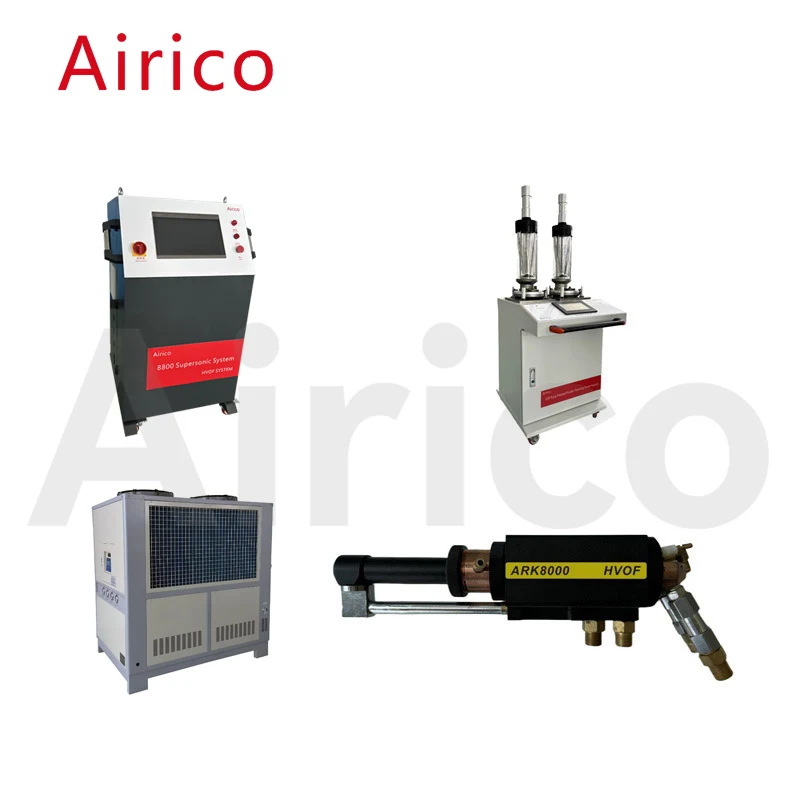

Der Schaltschrank für die Überschallsprühanlage Airico-JP8800 ist das Kontrollzentrum des Systems. Es nutzt modernste Technologie zur automatischen Steuerung des gesamten Systems. Es verwendet ein Touch-Bedienterminal, das Bedienung, Einstellung, Hilfe, Anzeige, Prozess- und Fehleralarmüberwachung integriert und so die Bedienung komfortabler sowie einfacher und intuitiver macht.
|
Nummer |
Projekt |
Grundparameter |
|
1 |
Kontrolltyp |
Steuerung über Touchscreen + MFC + SPS-Steuerung |
|
2 |
Eingangsleistung |
550W |
|
3 |
Kerosindruck/Durchflussrate |
1,3 MPa 22–24 l/h |
|
4 |
Sauerstoffdruck/Durchflussrate |
1,6 MPa 25–40 m³/h |
|
5 |
Druck/Durchflussrate des Trägergases |
0,35–0,4 MPa 1–1,4 m³/h |
|
6 |
Außenmaße des Schaltschranks |
500x550x1064mm |
|
7 |
Gewicht des Schaltschranks |
59 kg |
Der Überschall-Hochgeschwindigkeits-Flammspritz-Pulverförderer Airico-JP8800 ist ein Gerät zur Lagerung von Spritzpulver und zur Lieferung an die Spritzpistole entsprechend den Prozessanforderungen; Unter Verwendung von Stickstoff oder Argon als Pulverzufuhrgas erreicht das versprühte Pulver durch die Drehung des unteren Pulverzufuhrschabers den Pulverauslass und gelangt zusammen mit dem Pulverzufuhrgas in die Spritzpistole. Die Geschwindigkeit der Pulverzufuhr kann durch Einstellen des Potentiometers an der Schaltschrankplatte eingestellt werden.
|
Nummer |
Projekt |
Grundparameter |
|
1 |
Pulverabgabemethode |
Pneumatischer Abstreifer |
|
2 |
Doppelte Röhrenkapazität |
7,0 l |
|
3 |
Schicken von Pulvergas |
Stickstoff oder Argon |
|
4 |
Luftdruck für die Pulverförderung |
0,45 MPa |
|
5 |
Stickstoffdruck und Durchflussrate |
0,6–1,0 MPa 1,0–1,4 m³/h |
|
6 |
Pulverzufuhrrate |
0~150g/min |
|
7 |
Genauigkeit der Pulverabgabe |
±1 % |
|
8 |
Außenabmessungen des Pulverfördergases |
500x400x1300mm |
|
9 |
Gewicht des Pulverdosierers |
50 kg |
Der Doppelkompressorantrieb reduziert das Gesamtvolumen der Maschine und vergrößert Ihren Platz; Wird hauptsächlich zur effektiven Kühlung der Düse und des Dichtrings verwendet, um die Lebensdauer der Düse und des Dichtrings zu verlängern.
|
Nummer |
Projekt |
Grundparameter |
||
|
1 |
Aussehen der Einheit |
2330x1000x1720 (mm) |
||
|
2 |
Fassungsvermögen des Umlaufwassertanks |
530L |
||
|
3 |
Kühlkapazität |
76,8 kW |
||
|
4 |
Schwankungen der Auslasswassertemperatur |
5-35℃ |
||
|
5 |
Stromversorgung |
3P AC380 50 Hz/60 Hz |
||
|
6 |
Kompressor |
Doppelkompressor |
Herkunft: Sanyo, Japan |
|
|
7 |
Ausgangsdruck |
4–10 kg einstellbar |
Abwasserdurchflussrate |
6m³/h |
|
8 |
Externe Umwälzpumpe |
Nennleistung 1,1 kW |
Nennstrom |
1,5A |
|
9 |
Kältemitteleinspritzmenge |
15 kg |
Kühlmedien |
F22 |
|
10 |
Lüfterleistung |
85Bx2 |
||
|
11 |
Gesamteingangsleistung |
26KW |
||
|
12 |
Gewicht |
1500 kg |
||
Die Überschall-Flammspritzpistole Airico-8000 verwendet raffiniertes Flugkerosin als Brennstoff, Sauerstoff als verbrennungsunterstützendes Gas, Luft und Wasser als Kühlkohle sowie Stickstoff für die Pulverzufuhr. Die Spritzpistole kann über einen langen Zeitraum kontinuierlich und stabil arbeiten.
|
|
Projekt |
Grundparameter |
|
1 |
Flammengeschwindigkeit |
2100 m/s |
|
2 |
Flammentemperatur |
3000℃ |
|
3 |
Leistung der Spritzpistole |
150 kW (Umrechnungswert) |
|
4 |
Pulverpartikelgeschwindigkeit |
1100 m/s |
|
5 |
Kühlmethode |
Wasserkühlung |
|
6 |
Kühlwasserdurchfluss |
9,5 l/min |
|
7 |
Porosität der Beschichtung |
<1 % |
|
8 |
Bindungsstärke |
> 90 MPa |
|
9 |
Geeignete Pulvergröße zum Sprühen |
10–45 μm |
|
10 |
Kraftstoffdruck |
1,2 MPa |
|
11 |
Sauerstoffdruck |
1,6 MPa |
|
12 |
Stickstoffdruck |
0,5 MPa |
|
13 |
Außenmaße der Spritzpistole |
80x90x300mm |
|
14 |
Gewicht der Spritzpistole |
4,8 kg |
