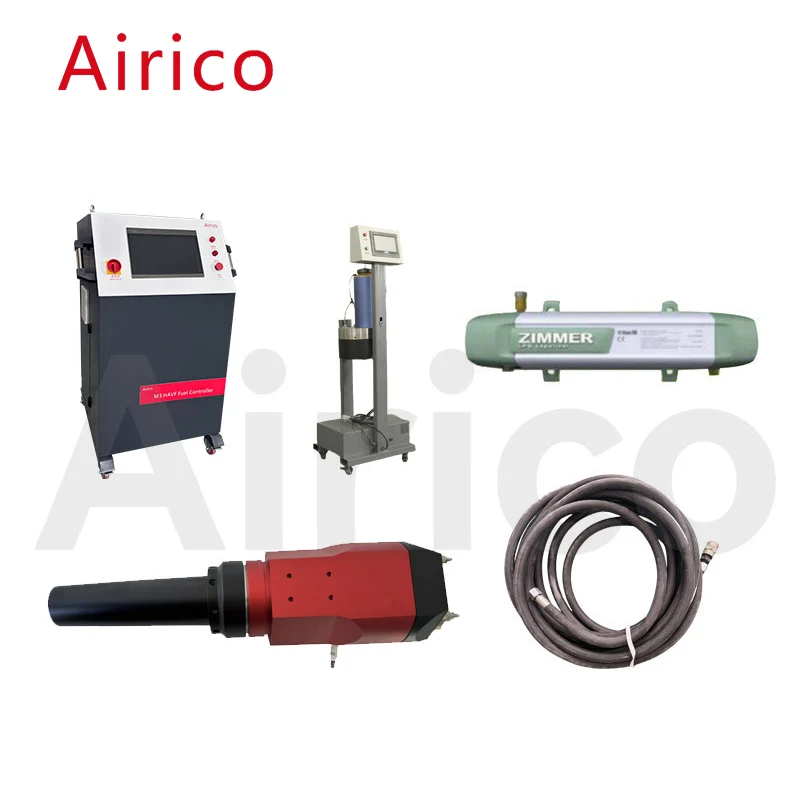

Das Airico-M3-Kaltsprühsteuerungssystem weist im Vergleich zu ähnlichen ausländischen Produkten ein höheres Niveau auf und zeichnet sich durch überlegene Leistung und einfache Bedienung aus. Es ermöglicht einen vollständig digitalen Betrieb des Sprühprozesses und eine Echtzeitüberwachung der Sprühparameter des Systems, wodurch sofort auf Systemausfälle reagiert werden kann.
|
Nummer |
Projekt |
Grundparameter |
|
1 |
Kontrolltyp |
Touchscreen+MFC-Massendurchflussmesser+Siemens-SPS-Steuerung |
|
2 |
Nennleistung |
550W |
|
3 |
Versorgungsspannung |
Wechselstrom 220 V; 50 Hz |
|
4 |
Arbeitsumgebung |
Innen, Raumtemperatur |
|
5 |
Kerosindruck/Durchflussrate |
1,2 MPa15~24L/h |
|
6 |
Sauerstoffdruck/Durchflussrate |
1,6 MPa800–1100 l/h |
|
7 |
Außenmaße des Schaltschranks |
500×1050×1364mm |
|
8 |
Gewicht des Schaltschranks |
80 kg |
Diese Art von Pulverzuführung übernimmt ausländische Technologie, verbessert das Steuerungssystem und eignet sich zum Reinigen von Pulver. Als Pulverzufuhrgas wird das Hauptgas der Spritzpistole verwendet. Das versprühte Pulver wird durch die Drehung der porösen Pulverzuführschale zum Auslass der Pulverzuführung transportiert. Durch den Gasdruck verlässt das Pulver gemeinsam den Pulverförderbehälter und gelangt in die Spritzpistole. Die Geschwindigkeit des Servomotors wird auf dem Touchscreen angepasst, um die Pulverzufuhrmenge anzupassen.
|
Nummer |
Projekt |
Grundparameter |
|
1 |
Pulverabgabemethode |
Pneumatischer Abstreifer |
|
2 |
Doppelte Röhrenkapazität |
3,0 l |
|
3 |
Lieferung von Pulvergas |
Stickstoff oder Argon |
|
4 |
Gasdruck zur Pulverförderung |
0,4-1,2 MPa |
|
5 |
Pulverzufuhrrate |
0~160g/min |
|
6 |
Genauigkeit der Pulverabgabe |
±1 % |
|
7 |
Durchflussrate des Pulverfördergases |
0–25 l/min |
|
8 |
Außenmaße des Pulverförderers |
900×450×1650mm |
|
9 |
Gewicht des Pulverdosierers |
50 kg |
|
Typ/Modell des Verdampfers |
Indirekte, trocken-elektrische Einspeisung |
|||||
|
|
Modell |
Z25 |
Z40 |
Z50 |
Z100 |
Z150 |
|
Klassifizierung des Gefahrenbereichs |
|
Klasse I, Division 1, Gruppe D, T3; Ex d IIA T3 Gb |
||||
|
Zulassungen |
|
UL/ULc,CE(ATEX &IECEx),PED(SEP) |
||||
|
Verdampfungskapazität |
Kg/Std |
25 |
40 |
50 |
100 |
150 |
|
|
US Gal/Std |
12.5 |
20 |
25 |
50 |
75 |
|
|
MMBTU/Std |
1.1 |
1.8 |
2.2 |
4.5 |
6.8 |
|
Flüssigkeitseinlassanschluss |
|
1/2" FNPT |
1/2"FNPT |
1/2" FNPT |
3/4"FNPT |
3/4" FNPT |
|
Dampfauslassanschluss |
|
1/2" FNPT |
1/2" FNPT |
1/2"FNPT |
3/4"FNPT |
3/4"FNPT |
|
Auslegungsdruck (MAWP) |
|
250 psig-17,2 barg |
||||
|
Überdruckventil-Sollwert |
|
250 psig-17,2 barg |
||||
|
Hydrostatischer Prüfdruck |
|
375 psig-25,9 barg |
||||
|
Geräteabmessungen |
|
26,7" L x 9,5" H x 8,3" B |
67,2" L x 9,5" H x 8,3" B |
|||
|
|
|
677 mm L x 241 mm H x 210 mm B |
1706 mm L x 241 mm H x 210 mm B |
|||
|
Versandabmessungen |
|
34" L x 11" H x 14" B |
75" L x 11" H x 14" B |
|||
|
|
|
863 mm L x 280 mm H x 356 mm B |
1905 mm L x 280 mm H x 356 mm B |
|||
|
Versandgewicht |
|
25 kg |
145 lb/66 kg |
|||
|
Optionales Zubehör |
|
Tankmontagesatz; Tankmontage-Rohrleitungssatz; Wandmontagesatz; Sieb und Rohrleitungen |
Bodenmontagesatz, Wandmontagesatz, Sieb- und Rohrleitungssatz, Regler-/Manometersatz, Ablassventilsatz |
|||
Die Spritzpistole Airico-M3 verwendet Propan als Brennstoff, Luft als Verbrennungs- und Kühlgase und Stickstoff für die Pulverzufuhr; Die Spritzpistole kann über einen langen Zeitraum kontinuierlich und stabil arbeiten.
|
Nummer |
Projekt |
Grundparameter |
|
1 |
Flammengeschwindigkeit |
2100 m/s |
|
2 |
Kühlmethode |
Luftkühlung |
|
3 |
Porosität der Beschichtung |
0,1 %–0,3 % |
|
4 |
Bindungsstärke |
>85MPa |
|
5 |
Geeignete Pulvergröße zum Sprühen |
10-45 um |
|
6 |
Arbeitsumgebung |
Feuerfester und belüfteter, schallisolierter Raum |
|
7 |
Außenmaße der Spritzpistole |
80mm×90mm×300mm |
