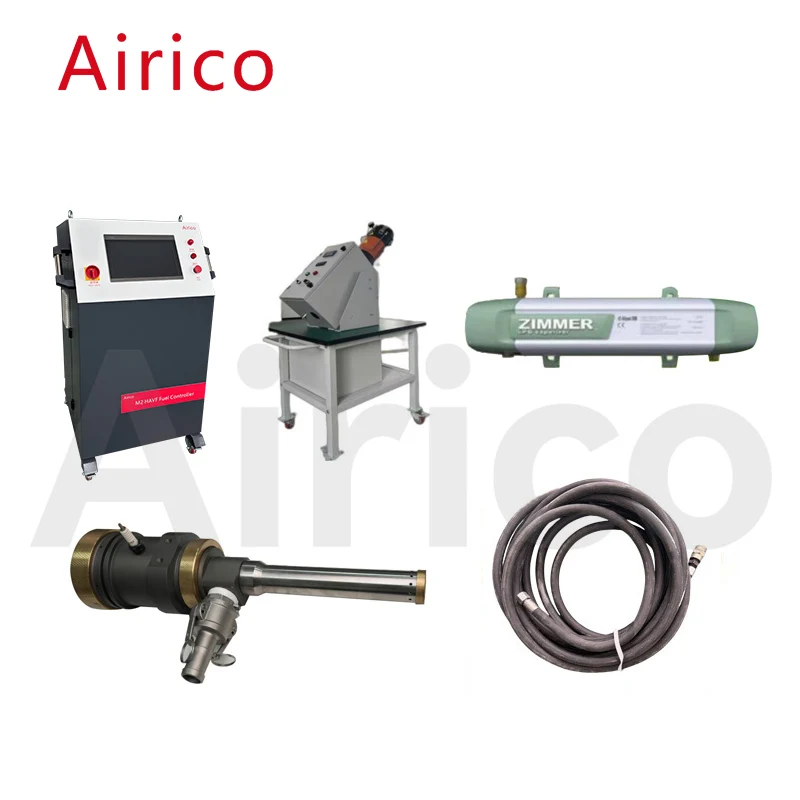

Dynamische Kaltgas-Sprühausrüstung

Die Kaltgas-Dynamikspritzausrüstung Airico-M3 ist mit einer Touchscreen-Bedienoberfläche ausgestattet und ihr Gerätedesign basiert auf einer fortschrittlichen Architektur mit vollständig geschlossener automatischer Steuerung. In Bezug auf die Gassteuerung verwendet dieses System importierte Drucksensoren und Druckregelventile, die den Gasdruck in Echtzeit überwachen und sich automatisch an den voreingestellten Prozesswert anpassen können. Als Brennstoff wird Propan und als Verbrennungsbeschleuniger Luft verwendet, was unter den derzeit auf dem Markt befindlichen Gasmodellen einen äußerst stabilen Verbrennungsmodus darstellt.

Das Design der Spritzpistole ist vom Prinzip eines Raketentriebwerks inspiriert. Seine Flammengeschwindigkeit beträgt mehr als 2000 Meter/Sekunde. Es verfügt nicht nur über eine hohe Ausgangsleistung, sondern unterstützt auch die stufenlose Einstellung. Die Spritzpistole verfügt über eine innovative Methode zur axialen Pulverzufuhr in der Mitte. Durch diese Pulverzufuhrmethode kann das Pulver vollständig geschmolzen und gleichmäßig in der Flamme verteilt werden, wodurch die Abdeckungseffizienz und die Gesamtqualität der Beschichtung erheblich verbessert werden.

Die Kaltgas-Dynamikspritzanlage hat außerdem die Funktion, Prozessrezepte zu speichern und abzurufen. Benutzer können Prozessparameter nach Bedarf hinzufügen, ändern oder speichern. In Bezug auf die Kraftstoffsteuerung verfügt das System über ein vollständig geschlossenes Design, kombiniert mit einem modularen Aufbau und einer leistungsstarken SPS-Steuerung, um Stabilität und Bedienkomfort zu gewährleisten.

Die mit dem Kaltspritzsystem Airico-M3 hergestellte Beschichtung weist eine hervorragende Leistung auf, weist eine extrem niedrige Porosität auf, mit einer durchschnittlichen Porosität von weniger als 0,5 % und einer Sprüheffizienz von bis zu 30 kg Pulver pro Stunde.

Airico-M2 Kaltsprühkontrollsystem

Das Airico-M2-Kaltsprühsteuerungssystem weist im Vergleich zu ähnlichen ausländischen Produkten ein höheres Niveau auf und zeichnet sich durch überlegene Leistung und einfache Bedienung aus. Es ermöglicht einen vollständig digitalen Betrieb des Sprühprozesses und eine Echtzeitüberwachung der Sprühparameter des Systems, wodurch sofort auf Systemausfälle reagiert werden kann.

Airico-M2 Grundparameter des Kaltspray-Kontrollsystems

Nummer	Projekt	Grundparameter
1	Kontrolltyp	Touchscreen+MFC-Massendurchflussmesser+Siemens-SPS-Steuerung
2	Nennleistung	550W
3	Versorgungsspannung	AC220V 50Hz
4	Arbeitsumgebung	Innen, Raumtemperatur
5	Kerosindruck/Durchflussrate	1,2 MPa 15 ~ 24 l/h
6	Sauerstoffdruck/Durchflussrate	1,6 MPa 800–1100 l/h
7	Außenmaße des Schaltschranks	500mm x 1050mm x 1364mm
8	Gewicht des Schaltschranks	80 kg

Pulverzuführung

Diese Art von Pulverzuführung übernimmt ausländische Technologie, verbessert das Steuerungssystem und eignet sich zum Reinigen von Pulver. Als Pulverzufuhrgas wird das Hauptgas der Spritzpistole verwendet. Das versprühte Pulver wird durch die Drehung der porösen Pulverzuführschale zum Auslass der Pulverzuführung transportiert. Durch den Gasdruck verlässt das Pulver gemeinsam den Pulverförderbehälter und gelangt in die Spritzpistole. Die Geschwindigkeit des Servomotors wird auf dem Touchscreen angepasst, um die Pulverzufuhrmenge anzupassen.

Parametertabelle für den Pulverförderer Airico-M2

Nummer	Projekt	Grundparameter
1	Pulverabgabemethode	Pneumatischer Abstreifer
2	Einzelzylinderkapazität	3,0 l
3	Lieferung von Pulvergas	Stickstoff oder Argon
4	Gasdruck zur Pulverförderung	0,4–1,2 MPa
5	Pulverzufuhrrate	0~160g/min
6	Genauigkeit der Pulverabgabe	±1 %
7	Durchflussrate des Pulverfördergases	0–25 l/min
8	Außenmaße des Pulverförderers	900mm x 450mm x 1650mm
9	Gewicht des Pulverdosierers	50 kg

Importierter Propan-Verdampfer

Typ/Modell des Verdampfers	Indirekte, trocken-elektrische Einspeisung
	Modell	Z25	Z40	Z50	Z100	Z150
Klassifizierung des Gefahrenbereichs		Klasse I, Division 1, Gruppe D, T3; Ex d IIA T3 Gb
Zulassungen		UL/ULc,CE(ATEX &IECEx),PED(SEP)
Verdampfungskapazität	Kg/Std	25	40	50	100	150
	US Gal/Std	12.5	20	25	50	75
	MMBTU/Std	1.1	1.8	2.2	4.5	6.8
Flüssigkeitseinlassanschluss		1/2" FNPT	1/2"FNPT	1/2" FNPT	3/4"FNPT	3/4" FNPT
Dampfauslassanschluss		1/2" FNPT	1/2" FNPT	1/2"FNPT	3/4"FNPT	3/4"FNPT
Auslegungsdruck (MAWP)		250 psig-17,2 barg
Überdruckventil-Sollwert		250 psig-17,2 barg
Hydrostatischer Prüfdruck		375 psig-25,9 barg
Geräteabmessungen		26,7" L x 9,5" H x 8,3" B			67,2" L x 9,5" H x 8,3" B
		677 mm L x 241 mm H x 210 mm B			1706 mm L x 241 mm H x 210 mm B
Versandabmessungen		34" L x 11" H x 14" B			75" L x 11" H x 14" B
		863 mm L x 280 mm H x 356 mm B			1905 mm L x 280 mm H x 356 mm B
Versandgewicht		25 kg			145 lb/66 kg
Optionales Zubehör		Tankmontagesatz; Tankmontage-Rohrleitungssatz; Wandmontagesatz; Sieb und Rohrleitungen			Bodenmontagesatz, Wandmontagesatz, Sieb- und Rohrleitungssatz, Regler-/Manometersatz, Ablassventilsatz

Airico-M2 Überschallluftausrüstung

Die Airico-M2-Spritzpistole verwendet Propan als Brennstoff, Luft als Verbrennungs- und Kühlgase und Stickstoff für die Pulverzufuhr. Die Spritzpistole kann über einen langen Zeitraum kontinuierlich und stabil arbeiten.

Grundparameter der Spritzpistole Airico-M2

Nummer	Projekt	Grundparameter
1	Flammengeschwindigkeit	2100 m/s
2	Kühlmethode	Luftkühlung
3	Porosität der Beschichtung	0,1 %–0,3 %
4	Bindungsstärke	> 85 MPa
5	Geeignete Pulvergröße zum Sprühen	10–45 μm
6	Arbeitsumgebung	Feuerfester und belüfteter, schallisolierter Raum
7	Außenmaße der Spritzpistole	80mmx90mmx300mm

Airico-M2 Zusatzluftrohr für Kaltspritzsystem
